襯氟視鏡用以觀測管路或設備中單元流體的流量、色澤變化，直接監控化工工藝流程。視鏡體采用碳鋼精鑄，內襯氟塑料（F46）， 鏡片選用優質鋼化玻璃，具有最佳的耐腐蝕性能和機械強度，且有外型美觀、強度高、經久耐用的特點。廣泛使用于石油、化工、農藥、染化、制酸制堿等行業，是目前防腐設備最理想的選擇。
二、性能參數：
公稱通徑 （DN） 25～100 mm
公稱壓力 （PN） 1.6 Mpa
適用溫度 -20～120 ℃
三、結構與材料：
|
序號
|
名 稱
|
材 料
|
|
序號
|
名 稱
|
材 料
|
|
1
|
鏡片壓板
|
ZG25
|
4
|
鏡 片
|
鋼化玻璃
|
|
2
|
視鏡體
|
ZG25
|
5
|
襯 墊
|
耐酸石棉板
|
|
3
|
襯里層
|
F46
|
|
|
|

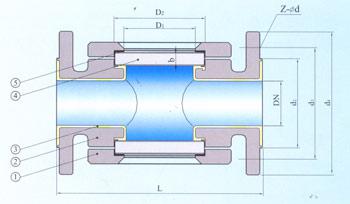

四、安裝尺寸圖：
|
通 徑 (DN)
|
鏡片規格
D2×b
|
D1
|
d2
|
d3
|
d4
|
L
|
Z-Φd
|
重量
|
|
DN25
|
80×15
|
60
|
65
|
85
|
115
|
230
|
4-Φ14
|
7
|
|
DN32
|
80×15
|
60
|
75
|
100
|
135
|
230
|
4-Φ18
|
8
|
|
DN40
|
100×15
|
80
|
85
|
110
|
145
|
230
|
4-Φ18
|
13
|
|
DN50
|
100×15
|
80
|
100
|
125
|
160
|
230
|
4-Φ18
|
13
|
|
DN65
|
120×15
|
100
|
120
|
145
|
180
|
240
|
4-Φ18
|
15
|
|
DN80
|
120×15
|
100
|
135
|
160
|
195
|
240
|
4-Φ18
|
16
|
|
DN100
|
140×15
|
120
|
155
|
180
|
215
|
240
|
8-M16
|
18
|
|
DN125
|
160×20
|
145
|
185
|
210
|
245
|
250
|
8-Φ18
|
24
|
|
DN150
|
180×20
|
165
|
200
|
240
|
280
|
300
|
8-Φ23
|
33
|
