一、概述：
IMD泵屬大功率高揚程氟塑料磁力驅動泵，泵的外型及安裝尺寸均按ISO國際標準設計制造，所有規格均為電機直聯式，由中間支架支撐，結構緊湊，拆卸方便，主要部件采用鋼襯F46，泵體強度高，采用高性能磁性材料“釹鐵硼”做內外磁體，隔離套采用進口非金屬材料制成，大大降低了磁渦流損耗，可輸送高濃度、密度大于1.9t/m3的強腐蝕性介質。驅動形式為磁力間接無解觸驅動，內外磁體間用隔離套完全隔離，使泵腔處于完全封閉狀態，從而完全杜絕了滴漏現象，絕不污染使用場地，特別適合于輸送強酸強堿性、強氧化性、易燃易爆性、毒性、揮發性介質。IMD系列磁力泵卓越的性能、低廉的價格，已在很多項目上成為用戶替代價格昂貴、配件供應難的進口磁力泵的第一選擇對象。
二、設計特點：
IMD系列氟塑料磁力驅動泵在CQB磁力泵的設計基礎上，進一步加強了對泵體結構的改良，采用后拉式結構，一人便可輕松進行內部日常檢修和零件更換，無需拆卸管道，其巧妙的結構原理及穩定的工作性能已達到世界同類產品先進水平。
取消了軸封、整機都由穩定的靜密封代替傳統的動密封，利用磁力耦合間接驅動進行介質得輸送。泵隔套整體采用高強度碳纖維材料制成，完全消除了磁渦流對泵的影響，并且在機組運行過程中，絕不會因部件碰撞產生火花，特別適宜在易燃、易爆、有毒的場所中使用。徹底消除了滴漏的煩惱，絕不污染使用場地。由于泵的過流部分選用“氟塑料合金”制造。可連續輸送任意濃度的酸、堿、強氧化劑等腐蝕介質而毫不受損。
三、操作原理：
驅動裝置采用主動磁鐵聯軸器直接裝在電機軸上，泵室完全封閉，通過磁力偶合間接驅動轉子組合上的葉輪旋轉進行介質的輸送。
四、泵體結構：
泵接觸液體部分是氟塑料，但外殼是金屬材料,故泵體足以承受管道的重量及抵受機械性沖擊。IMD系列磁力泵為電機直聯式，由中間支架支撐，安裝拆卸方便，結構緊湊、安全節能。
五、性能與參數表：
|
型 號
|
流量(m3/h)
|
揚 程
(m)
|
汽蝕余量
(m)
|
轉 速
(r/min)
|
口徑Ø (mm)
|
電機功率
(Kw)
|
|
進口
|
出口
|
|
IMD40-25-130FA
|
4
|
21
|
3
|
2900
|
40
|
25
|
3
|
|
6
|
20
|
3
|
2900
|
3
|
|
8
|
18
|
3
|
2900
|
3
|
|
IMD40-25-140FA
|
4
|
27
|
3
|
2900
|
40
|
25
|
3
|
|
6
|
30
|
3
|
2900
|
3
|
|
8
|
28
|
3
|
2900
|
3
|
|
IMD40-25-150FA
|
4
|
31
|
3
|
2900
|
40
|
25
|
3
|
|
6
|
30
|
3
|
2900
|
3
|
|
8
|
28
|
3
|
2900
|
3
|
|
IMD40-25-160F
|
4
|
35
|
3
|
2900
|
40
|
25
|
3
|
|
6
|
34
|
3
|
2900
|
3
|
|
8
|
32
|
3
|
2900
|
3
|
|
IMD40-25-165FA
|
4
|
37
|
3
|
2900
|
40
|
25
|
3
|
|
6
|
36
|
3
|
2900
|
3
|
|
8
|
34
|
3
|
2900
|
3
|
|
IMD40-25-170FA
|
4
|
40
|
3
|
2900
|
40
|
25
|
4
|
|
6
|
39
|
3
|
2900
|
4
|
|
8
|
36
|
3
|
2900
|
4
|
|
IMD40-25-185F
|
0.7
|
39
|
3
|
2900
|
40
|
25
|
3
|
|
1
|
39
|
3
|
2900
|
3
|
|
2
|
38
|
3
|
2900
|
3
|
|
IMD40-25-230F
|
4
|
62
|
3
|
2900
|
40
|
25
|
7.5
|
|
6
|
60
|
3
|
2900
|
7.5
|
|
10
|
57
|
3
|
2900
|
7.5
|
|
IMD50-40-140F
|
8
|
28
|
3.5
|
2900
|
50
|
40
|
5.5
|
|
15
|
26
|
3.5
|
2900
|
5.5
|
|
20
|
23
|
3.5
|
2900
|
5.5
|
|
IMD50-40-150F
|
8
|
32
|
3.5
|
2900
|
50
|
40
|
5.5
|
|
15
|
30
|
3.5
|
2900
|
5.5
|
|
20
|
27
|
3.5
|
2900
|
5.5
|
|
IMD50-40-160F
|
8
|
37
|
3.5
|
2900
|
50
|
40
|
5.5
|
|
15
|
36
|
3.5
|
2900
|
5.5
|
|
20
|
33
|
3.5
|
2900
|
5.5
|
|
IMD50-40-165F
|
8
|
40
|
3.5
|
2900
|
50
|
40
|
5.5
|
|
15
|
39
|
3.5
|
2900
|
5.5
|
|
20
|
36
|
3.5
|
2900
|
5.5
|
|
IMD50-32-200F
|
7
|
52
|
3.5
|
2900
|
50
|
32
|
7.5
|
|
12.5
|
50
|
3.5
|
2900
|
7.5
|
|
15
|
47
|
3.5
|
2900
|
7.5
|
|
IMD50-32-195F
|
5
|
51
|
3.5
|
2900
|
50
|
32
|
7.5
|
|
7
|
50
|
3.5
|
2900
|
7.5
|
|
10
|
48
|
3.5
|
2900
|
7.5
|
|
IMD65-50-120F
|
20
|
21
|
4.0
|
2900
|
65
|
50
|
5.5
|
|
30
|
15
|
4.0
|
2900
|
5.5
|
|
35
|
12
|
4.0
|
2900
|
5.5
|
|
IMD65-50-130F
|
20
|
20
|
4.0
|
2900
|
65
|
50
|
5.5
|
|
30
|
19
|
4.0
|
2900
|
5.5
|
|
35
|
17
|
4.0
|
2900
|
5.5
|
|
IMD65-50-165F
|
20
|
35
|
4.0
|
2900
|
65
|
50
|
7.5
|
|
30
|
33
|
4.0
|
2900
|
7.5
|
|
35
|
30
|
4.0
|
2900
|
7.5
|
|
IMD65-40-200F
|
15
|
52
|
4.0
|
2900
|
65
|
40
|
11
|
|
25
|
50
|
4.0
|
2900
|
11
|
|
35
|
45
|
4.0
|
2900
|
11
|
|
IMD80-65-120F
|
35
|
19
|
4.0
|
2900
|
80
|
65
|
11
|
|
60
|
17
|
4.0
|
2900
|
11
|
|
70
|
13
|
4.0
|
2900
|
11
|
|
IMD80-65-140F
|
35
|
28
|
4.0
|
2900
|
80
|
65
|
11
|
|
60
|
25
|
4.0
|
2900
|
11
|
|
70
|
22
|
4.0
|
2900
|
11
|
|
IMD80-50-200F
|
35
|
52
|
4.0
|
2900
|
80
|
50
|
18.5
|
|
50
|
50
|
4.0
|
2900
|
18.5
|
|
60
|
45
|
4.0
|
2900
|
18.5
|
|
IMD100-80-160F
|
60
|
34
|
5.0
|
2900
|
100
|
80
|
30
|
|
100
|
32
|
5.0
|
2900
|
30
|
|
120
|
27
|
5.0
|
2900
|
30
|
|
IMD100-80-180F
|
60
|
42
|
5.0
|
2900
|
100
|
80
|
30
|
|
100
|
40
|
5.0
|
2900
|
30
|
|
120
|
35
|
5.0
|
2900
|
30
|
|
IMD125-100-160F
|
80
|
22
|
6.0
|
2900
|
125
|
100
|
30
|
|
120
|
20
|
6.0
|
2900
|
30
|
|
140
|
15
|
6.0
|
2900
|
30
|
|
IMD125-100-200F
|
100
|
40
|
6.0
|
2900
|
125
|
100
|
37
|
|
120
|
37
|
6.0
|
2900
|
37
|
|
160
|
32
|
6.0
|
2900
|
37
|
|
注：如用戶所需參數不在此表范圍，我廠可根據用戶要求予以調整或咨詢技術服務(025-58577667)
|

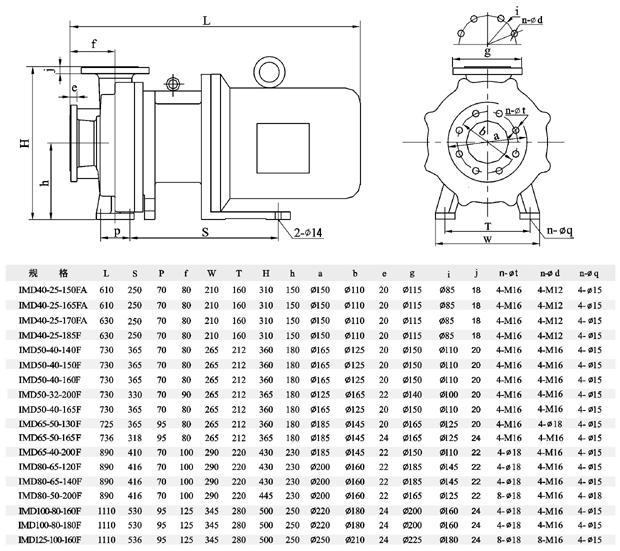

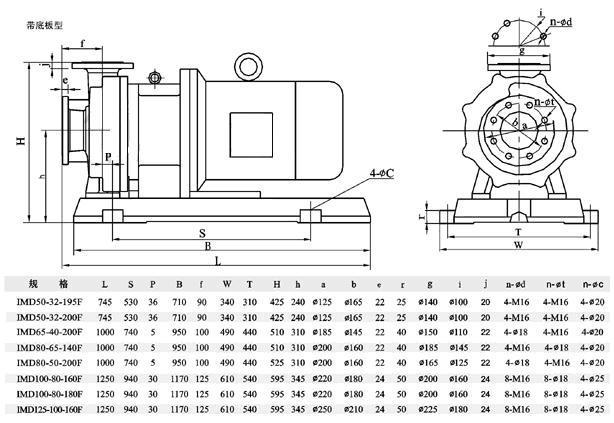

六、安裝尺寸圖：
